Um engenheiro que atende pelo nome de Dr. Semicondutor está levando a sério a ideia de fabricar chips em casa. Em um laboratório montado num galpão de quintal, Matthew Hartensveld conseguiu produzir LEDs funcionais, um marco que se segue à sua criação anterior de células de memória DRAM. O projeto, documentado em seu canal no YouTube, chamou a atenção do ecossistema de tecnologia.

A fabricação de LEDs não é um desvio, mas uma etapa estratégica. O objetivo final de Hartensveld é construir um módulo de memória RAM funcional, e para isso, ele precisa dominar o processo de "packaging" — a complexa tarefa de conectar o chip de silício a uma placa de circuito. A iniciativa representa a ponta de lança de um movimento que questiona se a produção de semicondutores precisa, de fato, se restringir a parques fabris de bilhões de dólares.

A engenharia por trás do galpão

O desafio do packaging é, em grande parte, um problema de visibilidade. O silício é opaco, dificultando o alinhamento preciso dos minúsculos contatos do chip com a placa. A solução de Hartensveld foi experimentar com um material diferente: o nitreto de gálio (GaN), usado em LEDs. Como o GaN é transparente, ele se torna uma plataforma ideal para testar e refinar as técnicas de encapsulamento em pequena escala. O sucesso aqui pavimenta o caminho para aplicar o mesmo método em seus chips de memória.

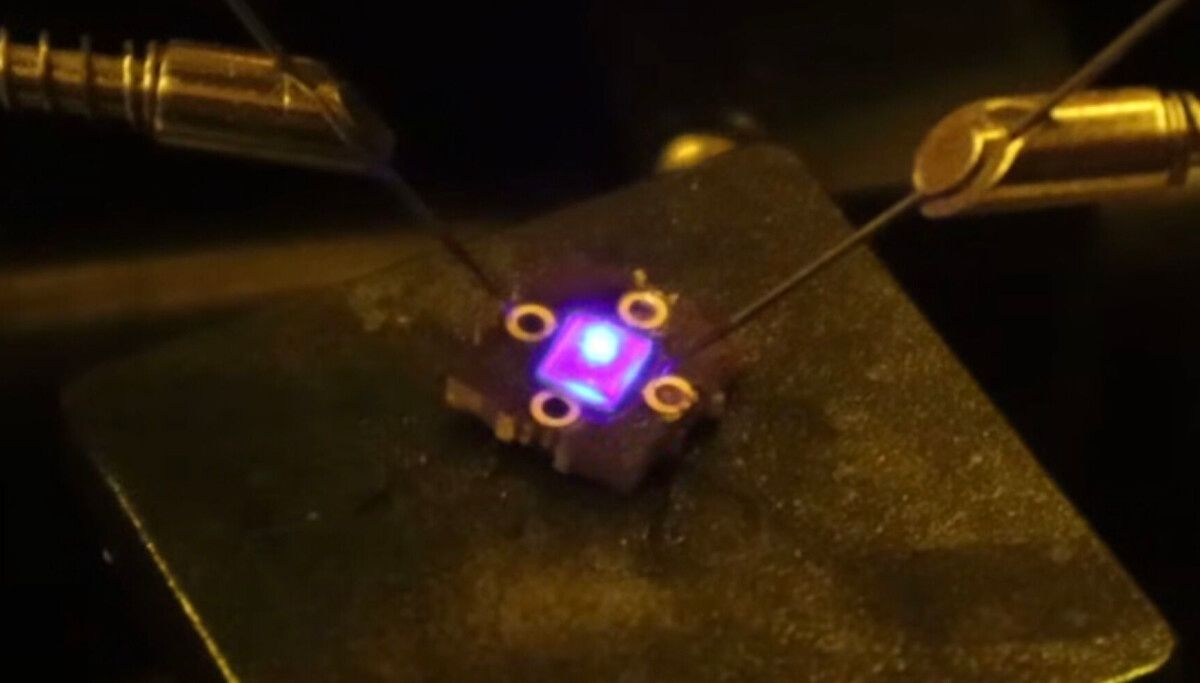

Para o processo de corrosão do material (etching), Hartensveld inovou por necessidade. Em vez de usar os gases de cloro perigosos e caros, típicos da indústria, ele adaptou um laser ultravioleta. A partir daí, o fluxo de produção seguiu etapas mais convencionais, como a aplicação de fotorresistência e deposição de metal para criar os diodos. O experimento foi validado quando o dispositivo emitiu a luz azul esperada, confirmando o sucesso da fabricação caseira.

O silício aberto como tese

O projeto não ambiciona substituir as gigantes do setor. Em entrevista ao The Register, Hartensveld afirmou que seu foco é explorar o "enorme espaço inexplorado" entre o design de um chip e a necessidade de acesso a uma fundição industrial. A ideia é criar uma via de acesso para que estudantes, pesquisadores e startups possam prototipar e fabricar seus próprios dispositivos com equipamentos de custo mais baixo.

A visão ganhou um endosso de peso. O trabalho é patrocinado pela Vensa, uma organização sem fins lucrativos apoiada por Vitalik Buterin, cofundador do Ethereum. A conexão não é coincidência: a Vensa se dedica ao desenvolvimento de "silício aberto", aplicando a filosofia do open-source ao hardware. O objetivo final é fomentar um ecossistema "artesanal" de semicondutores, com toda a documentação e processos disponibilizados abertamente.

O caminho de um LED de quintal até um módulo de memória DDR5 é longo e repleto de desafios de miniaturização e escala, como o próprio Hartensveld admite. A relevância do projeto, contudo, não está em sua capacidade de competir com as grandes fábricas, mas em seu potencial de redefinir o acesso à tecnologia. A questão não é se um galpão pode substituir a TSMC, mas quantos novos galpões ele pode inspirar.

Com reportagem de Brazil Valley

Source · The Register
