Pesquisadores do Instituto de Tecnologia de Massachusetts (MIT) desenvolveram uma nova técnica de nanofabricação denominada "implosão por escultura", capaz de reduzir o volume de dispositivos em até cerca de 2.000 vezes. O método permite a criação de estruturas 3D com precisão inferior a 100 nanômetros, um requisito fundamental para a manipulação da luz visível, cujos comprimentos de onda variam entre 380 e 750 nanômetros. Segundo o estudo publicado na revista Nature Photonics, essa capacidade de miniaturização pode viabilizar a produção de chips ópticos, que tendem a operar com maior eficiência energética em comparação aos semicondutores tradicionais baseados em elétrons.
O avanço técnico enfrenta um desafio de longa data na engenharia fotônica: fabricar estruturas 3D complexas com a resolução necessária para interagir eficientemente com fótons. Enquanto técnicas existentes, como a litografia de dois fótons, costumam enfrentar limitações para atingir rotineiramente resoluções sub-100 nanômetros em volumes 3D grandes, e a litografia por feixe de elétrons é majoritariamente restrita a superfícies bidimensionais, a nova abordagem usa um hidrogel como matriz que é posteriormente encolhido para atingir as dimensões desejadas.
O mecanismo da implosão por escultura
A técnica se apoia em um conceito de "implosão" desenvolvido anteriormente pelo laboratório do professor Edward Boyden em 2018. No novo processo, um laser é utilizado para criar "vagas" — minúsculos espaços vazios — em locais específicos de um hidrogel previamente tratado com um corante fotossensibilizante. A interação do laser com o corante gera espécies reativas de oxigênio que rompem ligações químicas do material, esculpindo o padrão desejado.

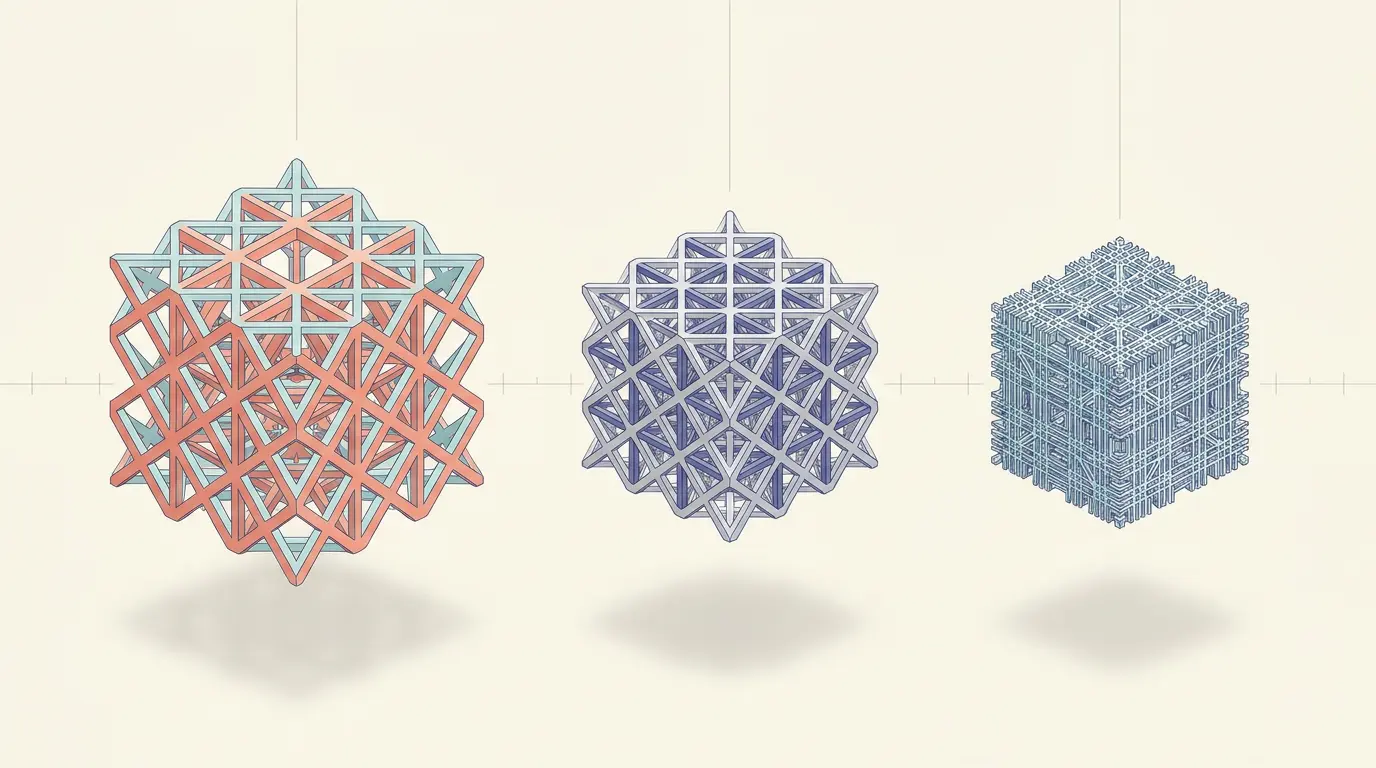

Após a escultura, o material passa por um processo de encolhimento em duas etapas. Primeiro, o hidrogel é imerso em uma solução iônica que reduz suas dimensões em cerca de dez vezes em cada eixo. Em seguida, a secagem supercrítica remove o líquido remanescente sem comprometer a integridade estrutural e pode induzir contração adicional, evitando colapso capilar. Em conjunto, essas etapas preservam geometrias de alta complexidade e permitem reduções de volume da ordem de milhares de vezes, chegando a aproximadamente 2.000x conforme o padrão e o material empregados.
Computação fotônica e redes neurais
Para demonstrar a eficácia da técnica, a equipe fabricou dispositivos que executam operações ópticas de processamento de informações. Ao estruturar as vagas no hidrogel, os pesquisadores configuraram o dispositivo para agir como uma rede neural óptica difrativa: a luz incidente é moldada ao atravessar as camadas do material, e o padrão de saída indica o resultado do processamento. Em provas de conceito, o sistema foi configurado para realizar tarefas simples de classificação de dígitos, mostrando que cálculos podem ocorrer puramente por meio da luz.
O potencial de design é vasto, pois a técnica permite o controle preciso de propriedades em milhões de localizações distintas. A equipe sugere aplicar algoritmos de aprendizado profundo para otimizar o desenho dessas estruturas, possibilitando novas arquiteturas ópticas para lidar com grandes volumes de dados.
Implicações para a indústria e ciência
As aplicações futuras desta tecnologia vão além da computação. Os pesquisadores planejam utilizar os novos dispositivos para classificar células em tempo real dentro de dispositivos microfluídicos, o que poderia acelerar a detecção de células tumorais circulantes em amostras de sangue. Além disso, o método pode habilitar técnicas de imagem de alto rendimento para a análise de tecidos em biópsias, oferecendo uma nova ferramenta para diagnósticos médicos de precisão.
Para a indústria de hardware, a manipulação de luz visível em nanoescala representa um passo em direção a chips que dissipam menos calor e processam informações na velocidade da luz. A transição de eletrônicos para fotônicos permanece um dos caminhos promissores para superar limitações físicas do silício.
O futuro da fabricação em nanoescala
Embora os resultados iniciais sejam promissores, a escalabilidade da técnica para ambientes industriais ainda precisa ser demonstrada. A adaptação do processo para outros materiais, como polímeros hidrofóbicos, pode abrir novas portas para a criação de canais em dispositivos nanofluídicos 3D, ampliando o alcance da tecnologia para além da fotônica.
O campo agora se volta para a estabilidade dessas estruturas em aplicações de longo prazo e para a integração desses componentes ópticos em sistemas existentes. A capacidade de fabricar dispositivos tão pequenos e precisos abre um leque de possibilidades que a ciência de materiais apenas começou a explorar.
A pesquisa contou com o suporte de instituições como o U.S. Army Research Office e o Howard Hughes Medical Institute, destacando o interesse estratégico em tecnologias de nanossensores e processadores ópticos. Com reportagem de MIT News
